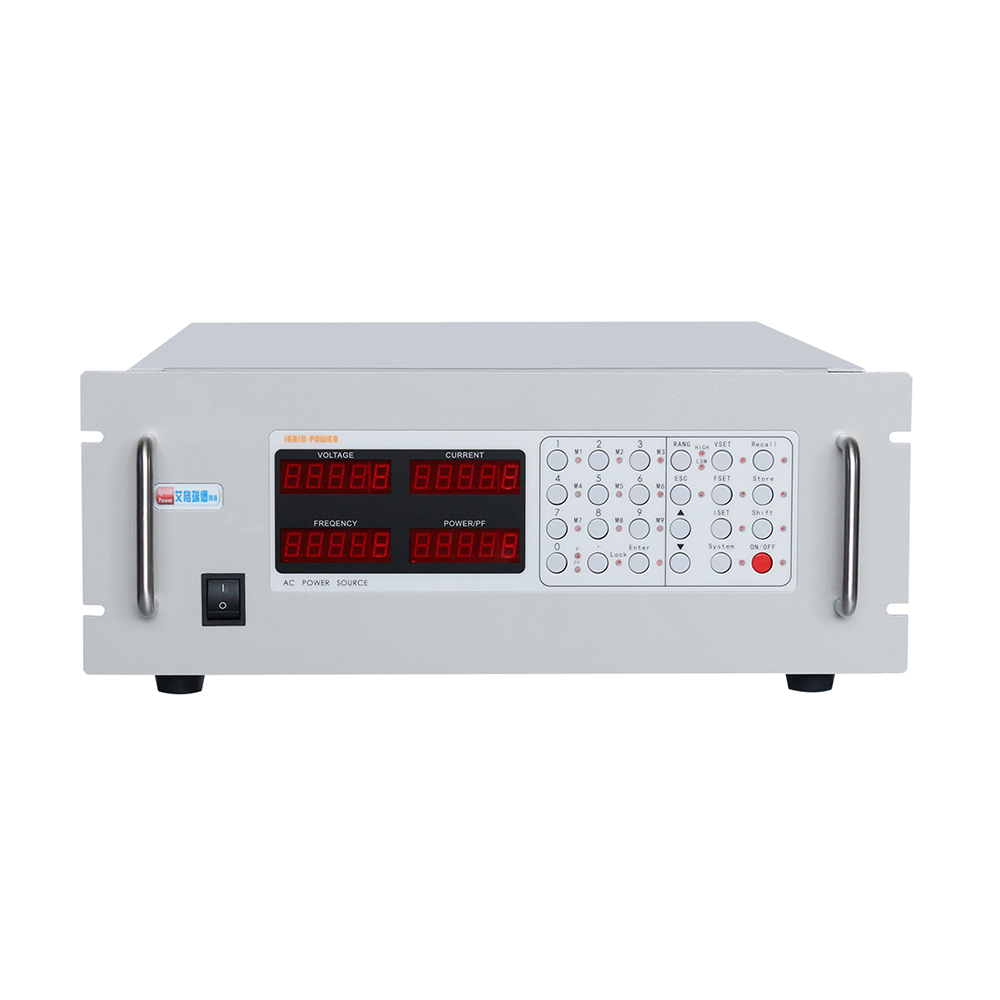

4U-数码管显示-(0.5-1KVA)_可编程电源制造商- 深圳市艾格瑞德科技有限公司

您的位置：产品中心 > 交流电源 > 线性变频电源 >

2025-12-10 14:52:42

产品特点：

■ 采用晶体管线性放大电路结构，输出纯净、稳定的正弦波，经特殊处理，含谐波成分小，不产生干扰、精度高、噪声小；

■ 采用先进的直接数字频率合成器（DDS）波形产生技术，频率稳定度高，连续性好；

■ 测量精度高，适用电流正弦半波及其类似的带直流分量的各种波形的测试；

■ 提供嵌入式智能化PC机监控系统；

■ 全范围可调输出电压0-150V，0-300V，步距0.01V；

■ 输出频率45-200Hz（20-1200 Hz选购）,步距0.01Hz；

■ 输出电流限定功能；

■ 具有9组记忆，可以将常用的参数(电压V、频率F、电流I)存储，以便使用时轻松调用；

■ 具有多种通讯接口可选择（RS232C通讯接口，RS485通讯接口，IEEE488.2(GPIB)接口等），指令执行时间小于10ms；

■ 保护模式：过压，过流，过载，短路，限流等；

■ 提供均方根电压，均方根电流，有功功率，频率，功率因素等读值；

■ Lock键，人性化设计，组合键锁定与解锁，防止误操作；

■ 純数字式按键输入，精确度高；

■ 对100%除载加载，稳压反应时间在2ms以内，超载能力强，瞬间电流能承受额定电流的3倍；

■ 标准19寸机箱，适合机柜安装。

应用场合：

ATE自动化测试、家电、电机、电动工具、开关电源、电源适配器、UPS、信息通信、光伏、灯具、电子变压器、电子元器件、低压配电、航空航天、国防军工等行业领域。

IG61000 系列(单相)产品规格
型号Model			61000	61001	61002	61003	61004	61005
容量Power			500VA	1KVA	2KVA	3KVA	4KVA	5KVA
制作方式Working			线性放大
输入INPUT	相数Phase		1φ2W
	电压Voltage		220V±10%
	频率Frequency		47Hz – 63Hz
输出OUTPUT	相数Phase		1φ2W
	电压Voltage		低档0-150VAC / 高档0-300VAC 自动档AUTO
	频率Frequency		45-200Hz(40-1200Hz可选)，0.1Step
	最大电流 Max Current	L=120V	4.2A	8.4A	16.7A	25A	33.4A	42A
		H=240V	2.1A	4.2A	8.4A	12.5A	16.7A	21A
显示LED Display			电压Vrms、电流Arms、频率Fre、功率Wattage、功率因数PF
电源稳压率LineRegulation			0.1%
负载稳压率Load Regulation			0.3%
波形失真度 T.H.D			0.5%(纯阻性负载)
频率稳定度FrequencyRegulation			0.01%
电压解析度VoltlageResolution			0.1V
频率解析度Frequency Resolution			0.1Hz
电流解析度CurrentResolution			0.001A		0.01A
测量精确度	电压Voltage		0.5%FS+5dgt
	电流Current		0.5%FS+5dgt
	功率Wattage		0.5%FS+5dgt
	频率Frequency		0.01%FS+5dgt
设定精确度	电压Voltage		1%
	频率Current		0.1%
存储组数Memory			M1 (V_F_A)﹑M2 (V_F_A)……M9 (V_F_A)
通讯接口Interface			RS232C 【IEEE488.2(GPIB)可选】
限流设定I-LIM Set			O-Max Current
保护Protection			过流Over Current 过温 Over Temp 过载Over Load 短路Short Circuit
重量(Kg)			30	40	60	80	100	120
体积W×H×D(mm)			430×178×540		430×445×550		550×1100×7000
运行环境Environment			0-40℃ 20-80%RH

◆ 输出电压可达1000V ◆ 规格如有变更恕不另行通知

◆ 最大失真度在輸出120VAC (150V档位) 及240VAC (300V档位)纯阻性负载下测试。
